专家为你解读模具加工的设计理念
发布日期：2017-10-31 00:00 来源： 点击：

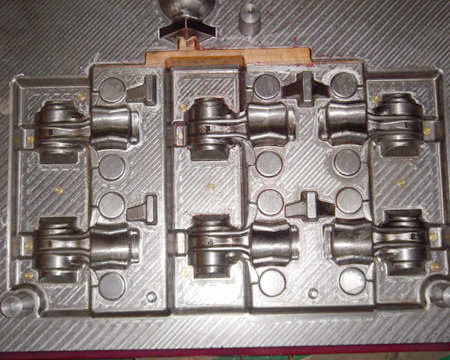

大连模具加工设计时，如果部品的肉厚不均匀，而部品的浇口均匀分布，则容易产生浇注不均的现象(可在公模部份加分水嶺，將料流導向難填充的部位)。用PC+30GF制造的齿轮，虽然在成形的尺寸方面比较好，一般可以一模四件，但是其刚性，耐磨性等不如PBT+GF30，因此，虽然PBT在成形方面尺寸不易控制，只能一模两件，但是象Olympus这样注重品质的厂家，在品质与成本面前，还是选择了品质。
模具加工设计中，为了不影响部品的使用，常需在部品表面凹进一块，让浇口剪断残余低于部品表面，内凹深度以满足浇口残余低于部品表面的前提下越浅越好,一般为0.3-0.5mm，太深（進膠位會變薄）则会影響填充，改變成形时的尺寸。熱流道的模具配裝澆口套時要注意加熱升溫，因正常生產時會升溫變長。）有時為不影響進膠會加分流錐。
大模具在设计时就应该考虑好排气槽的设计，不应该在试模后再指定，根据经验，一般在模具的四周用铣刀或磨床（根据模具精度需要而定），加工出一周的浅槽，深度小于塑料的溢边值。
模具排气不良。当模具内因排气不良而残留的大量气体受到流料挤压，产生大于注射压力的高压时，就会阻碍熔料充满型腔造成欠注。对此，应检查有无设置冷料穴或其位置是否正确，对于型腔较深的模具，应在欠注的部位增设排气沟槽或排气孔；在合模面上，可开设深度为0.02~0.04mm,宽度为5~10mm的排气槽，排气孔应设置在型腔的最终充模处。
使用水分及易挥发物含量超标的原料时也会产生大量的气体，导致模具排气不良。此时，应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度，减小浇注系统流动助力，以及减小合模力，加大模具间隙等辅助措施改善排气不良。
